到目前為止，WiMAX的案子已經快接近尾聲，看我部落格的人，可能很多人都不知道我們在做什麼？今天揭開面紗，介紹一下我們的系統。
如今全系統剩下Security還未加入，單層則剩下MIMO跟PHY，不過我們的案子到底是做什麼呢？其實就是一個WiMAX環境的模擬器(Emulator和Simulator)，系統分成三部分：主控台(Console)用來布署環境、代理人(Agent)實際執行模擬(Emulation)以及虛擬網卡驅動程式(Driver)在Linux OS中新增一張虛擬的WiMAX網卡。透過Console下指令給Agent，完成布署及開始模擬，開始模擬後，Agent從Driver取出封包，並照WiMAX協定進行處理，再透過真實網路送到其他電腦，收到的電腦中亦有Agent程式，照樣以WiMAX協定進行反向處理，然後將資料送交Driver，讓兩端使用WiMAX模擬環境的應用程式能夠傳輸資料。

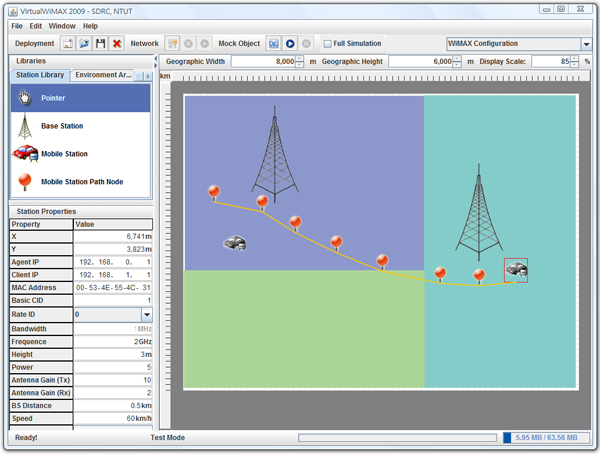

主控台：用來布署環境及提供監控，能夠設定模擬的地形環境(都市、市郊、郊區和深山)、基地台(Base Station)數量以及Mobile station的數量、移動速度與軌跡等等。
為什麼需要這麼麻煩跑模擬呢？主要是現在的WiMAX基地台建設還不夠快，對於頻寬有特殊需求的軟體可以先在模擬環境中測試，另外，布署真實的基地台時，可以透過模擬的情況，調整基地台布署的密度與高度等等。這一切都需監控模擬的結果，所以幾乎協定中每一層都有監控的資料送回主控台。

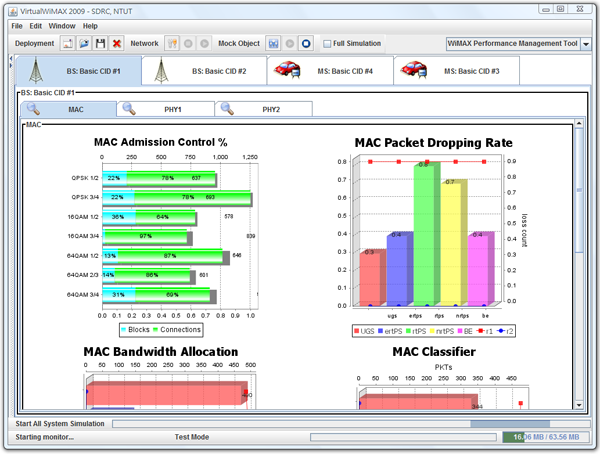

QoS監控畫面：可以了解頻寬分配的情況，需要即時傳輸的封包，例如視訊，是否被正確分類成rtps，並取得較多的頻寬，比較不需要及時性但傳輸量大的封包，例如FTP，是否被正確分類成nrtps，這些都是可以被監控的。

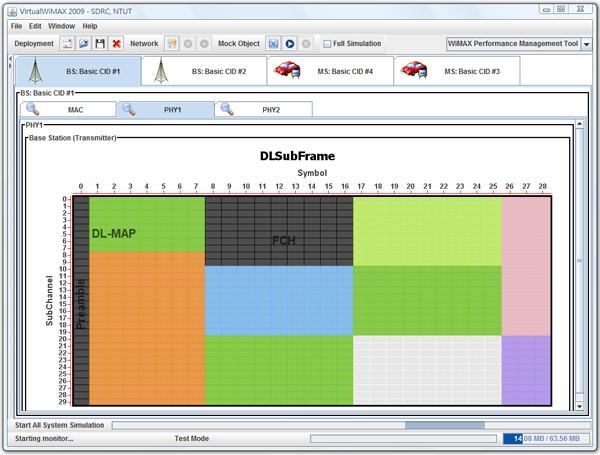

PHY 1監控畫面：PHY1負責將封包打包並編碼，無線傳輸總是會有錯誤，透過編碼可在發生錯誤時，做某種程度的修復，Console可以監控每個Frame中，資料如何打包以及所使用的編碼方式。

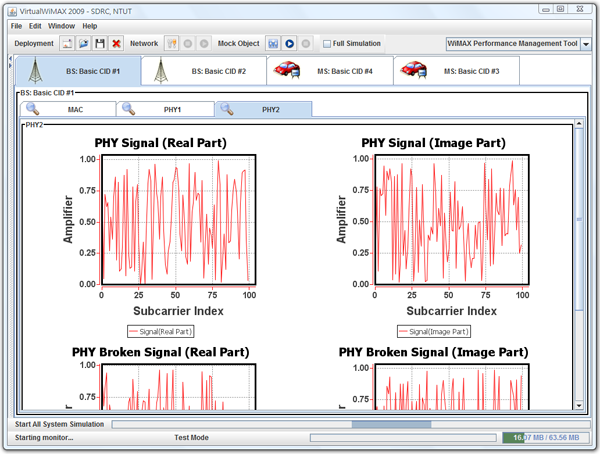

PHY 2監控畫面：PHY2負責將數位訊號轉成類比訊號，然後傳送到空氣中，Console監控的便是要傳送的類比訊號以及接收到的類比訊號。

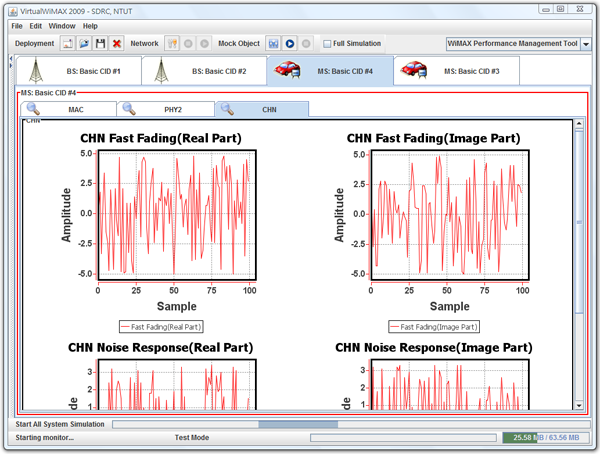

CHN監控畫面：CHN負責對類比訊號根據移動速度、距離跟地形環境進行破換，Console可監控Fast Fading和Noise的分布。
除了全系統模擬外，還可以針對某個單層進行模擬，單層模擬的優點是使用數學模型取代實際的資料傳送，因此只需一個Agent便可進行模擬，這也是學術界常見的模擬方式，在單層模擬部分，還可以全系統運作時看不到的累積分佈曲線和分析圖表。

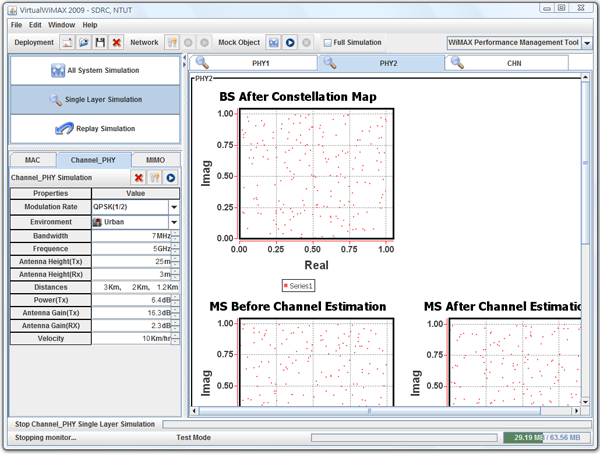

PHY1/2 + CHN合併模擬的畫面
MIMO單層模擬畫面：MIMO是多輸入多輸出通道(Multiple Input, Multiple Output)的縮寫，下圖是分析MIMO在不同組態下的效益。
雖然跟實際商業化的軟體有段落差，不過還是一個不錯的軟體，有興趣的人可於九月初到Source Forge或是自由軟體鑄造廠下載最新的3.0版本，採用GPL授權，可自行修改程式碼(當然要小心地雷)，並公開分享修改的程式碼。
